Notice d'instruction pour l'utilisation de manilles

PRESENTATION
Les manilles sont des accessoires de levage et manutention utilisés dans des systèmes reliant entre eux d'autres composants de levage (chaînes, câbles, etc. ) et de ce fait entrent dans le cadre des législations techniques européennes de sécurité des l'équipements de travail. Les manilles sont conçues et élaborées afin d'éviter des défaillances dues à la fatigue ou à l'usure, à la condition d une utilisation normale prévue.

MATIERE
Manilles ordinaires : acier doux (ISO grade 3)
Manilles standards et afnor : acier E36-3 et AF60C40 (ISO grade 4)
Manilles Haute Résistance : acier au Carbone et acier allié, trempé et revenu (ISO grade 6) Toutes les manilles sont forgées suivant des spécifications particulières.

MARQUAGE
Manilles ordinaires : non marquées
Manilles standards et Afnor :

Identification des matériaux suivant grade ISO : 4
Repère fabricant : RR
Ø axe : 16
Charge maximum d'utilisation : CMU 1T
Conformité européenne : CE


Manilles Haute Résistance :

Identification des matériaux suivant grade ISO : 6
Repère fabricant : RR
Ø axe : 16
working load limit : WLL 2T
Conformité européenne : CE


DOCUMENTS joints à la livraison :
Sur demande, les manilles peuvent être livrées avec :

Certificat de conformité produit usine (suivant norme NF L00 015)
Certificat matière
Certificat d'épreuve au double de la CMU*
Certificat de rupture sur échantillon *
Certification et réception par un organisme agrée *
         * frais supplémentaires à la charge du demandeur.


INSTRUCTIONS D'UTILISATION
Les manilles ordinaires et standards ne sont pas utilisées pour des applications de levage.
Sont concernées les manilles norme AFNOR .133 330, 33 334, etc. NFE 52141, etc. et les manilles HR.
Les manilles avec axe piton à oil vissé, sont utilisées dans des conditions de montage et démontage fréquents.
Les manilles à boulons, sont utilisées dans des conditions de montages permanents ou à long terme et surtout dans tous les cas ou la charge peut pivoter autour de l'axe.
Pour une utilisation dans des conditions extérieures (charges subissant des chocs, température basse ou élevées, etc.), il est nécessaire de définir un produit adapté (sur demande).

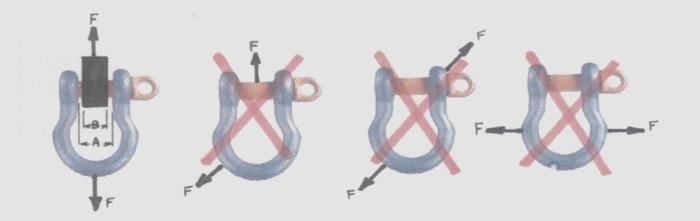

Pour obtenir la garantie de la charge maximum d'utilisation, il est nécessaire que les portées sur l'axe de la manille soient au moins égales à 75 % de l'écartement. (soit B mini = 75 % de A). Dans tous les cas, les charges latérales ne doivent pas être appliquées.

title

SECURITE :
Avant tout montage sur une application, il est nécessaire de vérifier les points suivants :

* Le corps et l'axe sont correspondants
* Les marques sont visibles
* Aucune crique, fissure ou trace d'usure ne doit être décelée.
* Les manilles en application à long terme, doivent faire l'objet d'un démontage et vérification semestrielle.
* Le blocage de l'axe doit s'exercer à l'aide d'une tige ou un outil adéquate
* S'assurer que la collerette de l'axe vienne en appui sur la tête de la manille, à fond de vissage.
* Il est strictement interdit de remplacer un axe de manille ou un boulon d'origine par un autre accessoire non prévu à cet effet.
* Dans le cas de montage avec boulons, s'assurer de la rotation de celui-ci après blocage de l'écrou (dans le cas de charge tournante ou oscillante il est indispensable de prévoir le blocage de l'écrou par une goupille)
